祝賀星明科技公司生產的
有源濾波器產品應用在福安市同康金屬制品有限公司，我們不僅為同康金屬制品有限公司提供有源濾波器，還為其提供技術支持，選擇星明科技公司有源濾波器產品讓你無后顧之憂。
星明科技為福安市同康金屬制品有限公司提供諧波治理方案，里面內容星明簡單敘述一下，詳情可以進星明科技站點http://m.zhongyaotong.cn/查看的！
三、無功和諧波的危害:
（1）在電力系統中，感性和非線性負載廣泛存在，它們產生大量的無功諧波，對電網和 用電設備產生很大的危害。 （2）無功增加供電設備容量增加設備投資。
（3）無功增加供電設備及線路損耗。
（4）無功影響供電電壓，降低產品質量。
（5）縮短生產設備使用壽命，導致不必要的運營成本。
（6）諧波增加供電設備及線路損耗，大量3次諧波電流導致中性線過熱甚至發生火災。
（7）諧波影響各種敏感用電設備的正常工作。
（8）諧波會引起并聯諧振或串聯諧振，嚴重威脅電力系統安全運行。
（9）諧波會導致保護盒控制裝置的誤動作，造成生產事故。
（10）諧波會對鄰近的通訊系統產生干擾。
（11）理想的公用電網所提供的交流電壓應該是頻率固定、幅值穩定的正弦波形,諧波的出現，對公用電網無疑是一種污染，它使用電設備所處的環境惡化，也對周圍的通信系統 和公用電網以外的設備帶來危害，具體表現為以下幾個方面：
（12）諧波影響各種電氣設備的正常工作。諧波對電機的影響除引起附加損耗外，還會 產生機械振動、噪聲和過電壓，使變壓器局部嚴重過熱，甚至燒毀。諧波使電容器、電纜等 設備過熱、絕緣老化、壽命縮短，以至損壞。
四、有源濾波器設計方案：
4.1 現場電能質量概況 福安市同康金屬制品有限公司出線柜1D4和1D6地點主要負荷為生 水泵設備 1.1D4 柜水泵電流為 A 152A B 162A C 137A ，電流最大值為 162A, 電壓值為 400V 左右。諧波比列ABC三相開機時 THD 值 65.7% 58.4% 57.3% 主要諧波分布 3 次和 5 次最大值 A 63.5A B74.5A C78.5A。1D6 柜電流為A 248A B 258A C 240A ，電流最大值為 258A,電壓值為 400V 左右 ，最小值為 240V,最大值為 258V。 諧波比列 ABC 三相開機時 52.6% 57.6% 57.2% 主要諧波分布3次和 5 次最大值 A 113A B123A C116A 。 第 9 頁 共 20 頁
4.2 現場電能質量選型和制訂 首先，要保證功率因數要達到要求，諧波治理方案要能夠保障主要諧波吸收或抵 消目的的實現，要保障諧波治理設備投入使用后系統電路內的諧波量 對設備影響較小；其次，系統改進方案要保障裝置自身的安全性。動 力柜穩定電流按照正常 30%的設計要求使用 400A 有源濾波器可以治 理設備的諧波. 這個安全性主要是指在系統當前存在的諧波電流、電壓的背景下，有 第三，需要設計方案的性價比，在可能的情況下盡量降低系統 造價，提高系統的實用性；
治理效果總結分析:
達到治理效果百分之九十以上，達到國家電力電能質量 規定標準數據內，使企業節省了電能，經濟效益顯著提高， 預測節能達百分之 5 點到 10 點的區間。使變壓器和用電設 備有了安全保障提高了工作效率保障用電安全。

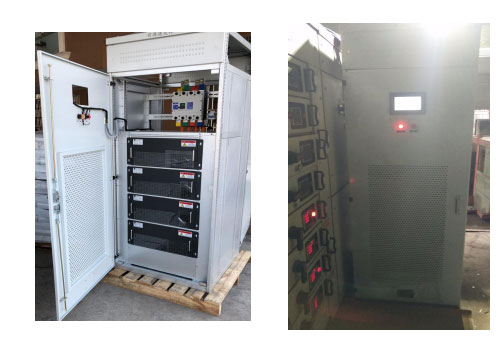

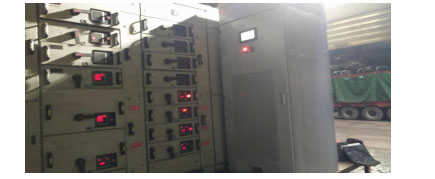

六、有源濾波器安裝現場圖
七、諧波治理的效果和總結

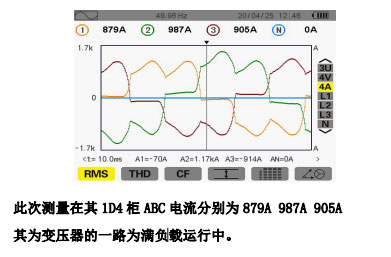

現場4月25日至27日調試完成現場測量結果對比效果前后，如圖所示：

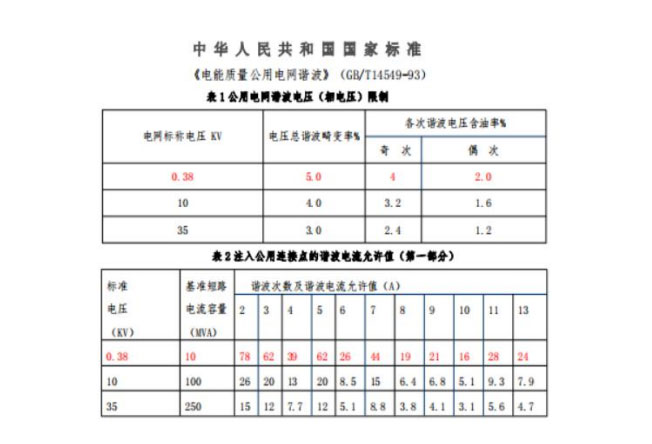

在未安裝有源濾波器是經過測量 3 次和 5 次諧波較為嚴重其 ABC 三相諧波電流為 234A 246A 246A 中THD值（諧波畸變 率）為 26.1% 24.1% 29.4% 未達到國家標準。在安裝有源濾波器后并調試完成再次測量諧波 3 次和 5 次諧 波 ABC 三相諧波電流分別為 27A 15A 34A 中的THD值（諧波 畸變率）為 4.5% 2.3% 6.0%幾乎達到國家標準規定數據內。使企業節省了電能，經濟效益顯著提高，預測節能達到百分 之 5 點到 10 點的區間。使變壓器和用電設備有了安全保障 提高了工作效率保障用電安全。（下圖如國家標準電能質量 表）
