更經濟的補償方案
目前在實際應用中，傳統電容補償\無源濾波是電能質量治理中常用的設備，APF/SVG在使用過程中，必定會遇到與傳統電容補償\無源濾波共同使用的情況，與之如何更可靠、更方便、 更經濟配合，是XMPQ整體解決方案區別于其它同類型產品的獨特之處。
一、傳統無功補償與APF/SVG結合
傳統無功補償采用的是慢速開關器件對電容器分組投切的方式，存在級差，補償精度差，響應速度慢。SVG采用的是由高速開關器件產生補償電流的方式，不存在補償精度的問題，而且響
應速度快。

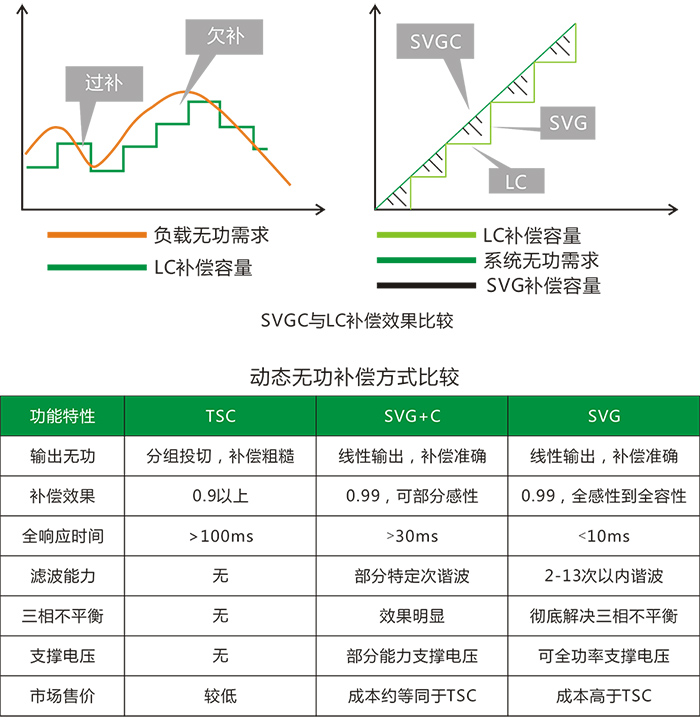

如果出于低成本的考慮，也可以采取大部分或一半的無功由電容分組投切完成，剩余部分由SVG完成，既能保證補償的平滑，又能保證低成本，即SVG+C的方式。如下圖：
二、傳統無源濾波與APF/SVG結合
傳統諧波補償采用的是電容+電抗的無源濾波方式，存在補償精度差，響應速度慢、可靠性差、補償次數有限等缺點。APF采用的是由高速開關器件產生補償電流的方式，不存在補償精度
的問題，而且響應速度快。
如果出于低成本的考慮，也可以采取由無源濾波補償主要的低次諧波，剩余部分由APF完成，既能保證補償的平滑，又能保證低成本，即APF+LC方式。
在兩者相互配合時，APF/SVG的補償諧波次數要避開LC的補償次數，否則補償會無效果。
三、XMPQ與傳統補償結合的優越之處
1、更可靠
可以與任意形式的C/TSC/LC并聯。

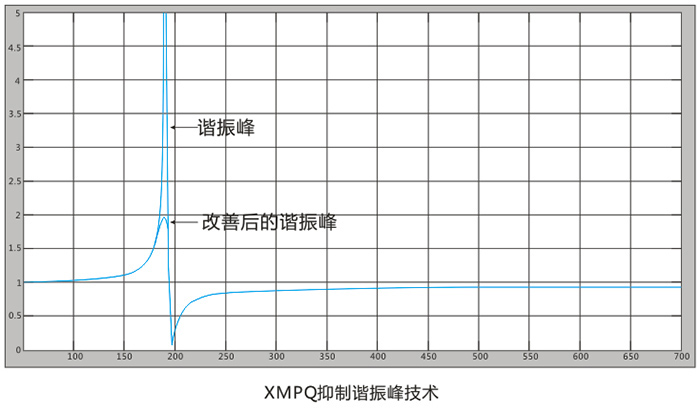

在實際應用中，用戶使用的傳統電能質量治理形式多種多樣，有不串電抗器的純電容C、有串0.4%~14%電抗器的TSC、有無源濾波LC，XPQM采用抑制諧振峰、屏蔽指定次諧波輸出等方式，保證了與任意無源器件并聯，都能可靠運行。尤其是與純電容C并聯而能可靠運行，XMPQ抑制諧振技術達到國際先進水平。
2、更方便

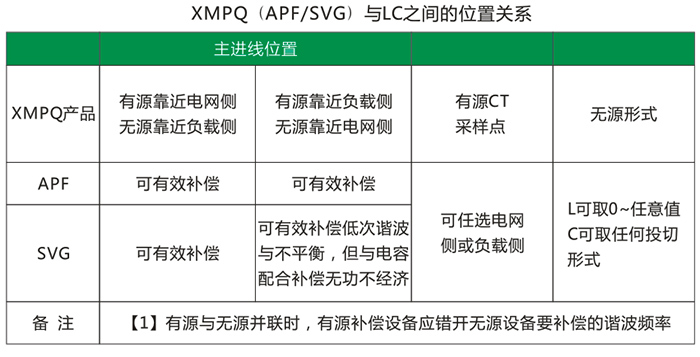

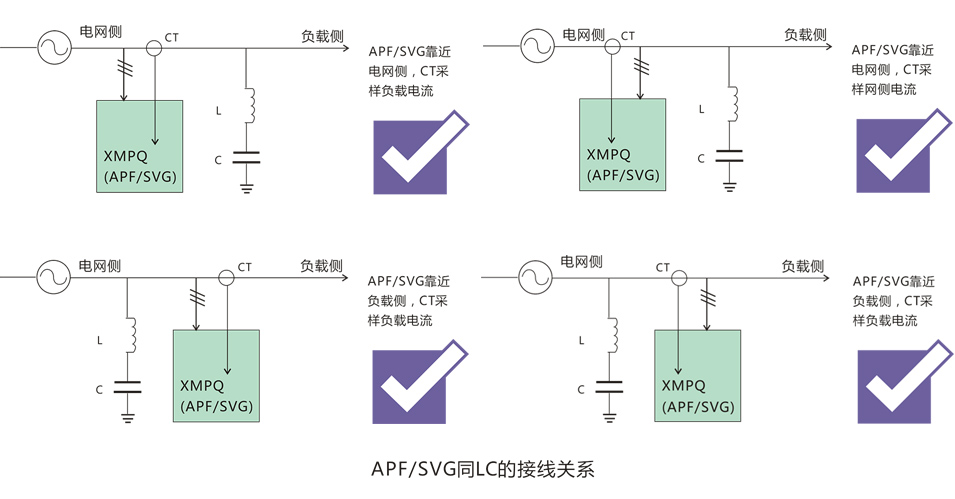

可以與C/TSC/LC任意接線配合，不論主線接在任何位置，CT采在任何位置，都能可靠運行。XMPQ無需知道C/TSC/LC的電流，而且L可以取從0到任意值。
注：SVG靠近負載側時，可補償低次諧波與三相不平衡，但用于補償無功時，由于SVG速度更快，會先于電容器動作，故對于SVG用于補償無功的場合，推薦SVG靠近電網側。
3、更經濟
XMPQ-SVG可以與我公司開發的同尺寸C模塊并聯，同等尺寸，達到單柜功率密度最大；實現成本更低，更經濟。補償效果與響應速度都完全等同于用SVG補償無功的效果。
XMPQ (APF/SVG)也可以作為一個部件，同其他TSC/LC集成在一個配電柜內共同使用，提高功率密度。我方可提供與任何廠家任意LC形式集成在一個配電柜的柜內具體解決方案。

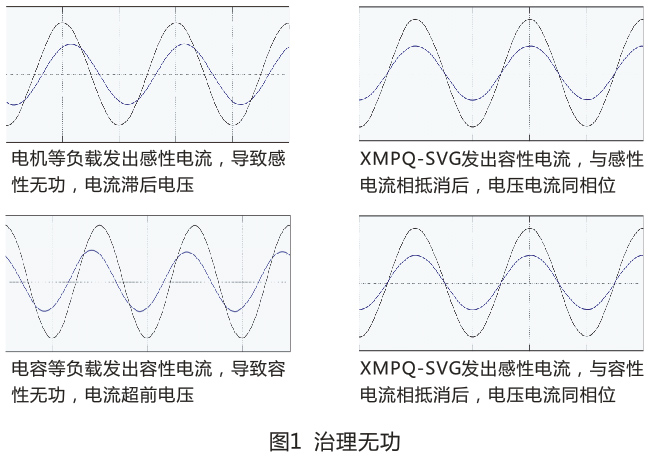

治理無功
減少用戶自身電費開支。
保證功率因數達到國家標準，避免功率因數過低整個線路供電質量降低。
減少線路損耗，減少電壓降落。
提高變壓器、發電機的實際使用容量。

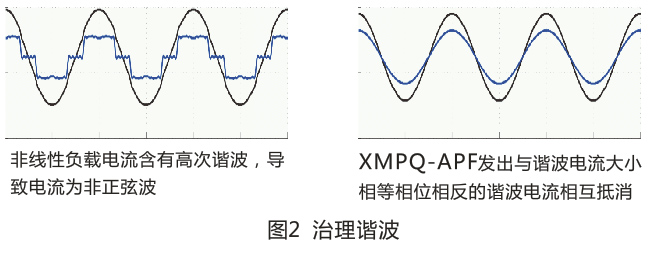

治理諧波
提高供電質量，提高設備運行的可靠性，減少設備誤動作造成的經濟損失。
降低線路發熱，減少絕緣老化，提高用電安全可靠性。
減少補償電容器的諧振機率，提高用電安全。
減少諧波產生的電磁干擾，保證通訊系統的正常工作。
滿足國家標準要求。

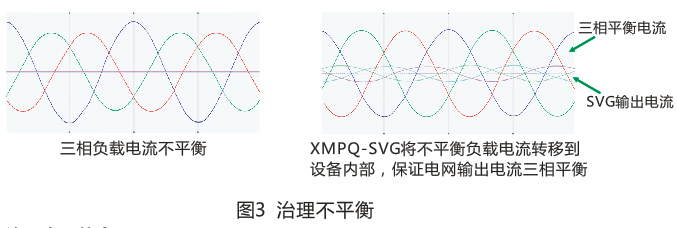

治理三相不平衡
避免中線發熱老化，甚至火災的風險。
避免因局部電壓不平衡，引起的設備誤報警。
避免零地電壓偏高導致控制系統弱電設施燒毀的風險。

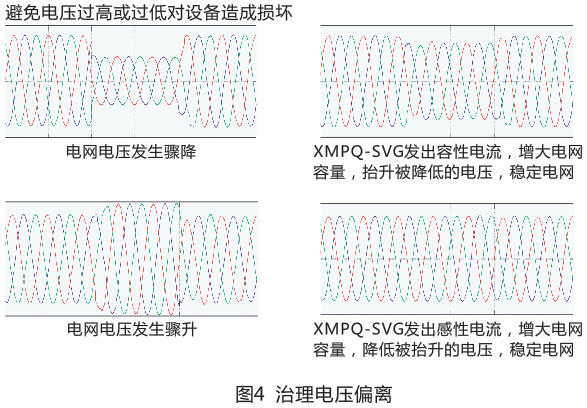

治理電壓偏離
有源濾波器(APF)補償2-50次諧波，靜止無功發生器(SVG)補償無功、三相電流不平衡、以及13次以內低次諧波。
XMPQ系列產品的本質上是一個可控電流源，它能夠發出用戶指定的任意電流波形，達到理想的補償效果，而且還能通過改善電流實現間接改善電壓質量的效果。因此XMPQ是一套綜合電能治理裝置，全面解決用戶的電能質量問題。
